柱塞泵高压泵派克液压泵篦冷机液压泵 PV063R1K1T1NUPM 比例泵比例变量泵

本型液压泵为开式回路用带通轴驱动的斜盘型轴向柱塞式液压泵，可单泵及多泵组合使用。

技术特征

• 低噪声

• 响应快

• 工作运行友善

• 自吸转速高

• 结构紧凑

• 100%公称扭矩的通轴驱动结构

一般说明

液压油液推荐

推荐使用优质的矿物油基液压油，如：符合标准DIN51524第2部分规定的HLP油液。对于一般用途，要求Brugger值必须大于30N/mm2；而对于重载液压设备和快速循环及/或存在重载动态负荷的液压系统，则必须大于50 N/mm2，Brugger值的测定应符合DIN 51347-2的规定。详情可参阅文件HY30-3248/UK《派克PV系列轴向柱塞泵用液压油液》。

粘度

正常工作时，油液粘度范围应为16至100 mm2/s(cSt)，启动时允许的最高粘度为800 mm2/s (cSt)。

过滤要求

为使液压泵和系统中其它液压元件能最大程度地发挥其功能和延长使用寿命，应对工作油液采取有效的过滤措施，以保护系统免受污染。

油液的清洁度采用按ISO 4406:1999规定的ISO固体颗粒污染度等级予以评定，并使用过滤器对油液进行过滤净化，过滤器滤芯的质量应符合ISO相应标准的规定。

对于一般液压系统，保证其满意地工作所要求的油液污染度等级不高于ISO 4406:1999规定的20/18/15。

若要求能保证液压元件的长使用寿命，则油液的污染度等级不高于ISO 4406:1999规定的18/16/13。

密封件

查阅液压液的技术条件，检查其与密封材料的化学相容性。

检查密封材料的适用温度范围，并与系统工作及环境的温度范围相比较。

N – 丁晴橡胶 -40 … +90 °C

注: 最高油液温度将会出现在液压泵的泄油口处，可比油箱温度高25 °C。

控制方式

带闭环压力控制的电液比例排量控制器

控制选项代号UPM

UPM型带闭环压力控制的电液比例排量控制器是在UPK 控制器的基础上增加了一个Parker SCP 8181 CE压力传感器，配合使用PQDXXA-Z00电子控制模块，可实现对泵出口压力的闭环控制。

该控制模块还可在闭环压力控制功能上，附加提供电控的恒功率变量限制功能。

主要用在篦冷机液压系统，洗衣龙压榨机，船闸启闭机，石油钻井机，页岩气压裂车等设备。

PV系列电液比例控制泵，比例排量控制-FPV，带压力补偿越权-UPR/UPK 比例排量控制，带闭环压力控制-UPM 预加载阀块，比例控制泵用-PVAPVV 快速卸荷溢流阀块-PVAPSE 预加载及快速卸荷溢流阀块-PVAPVE 比例排量/比例压力控制电气连接图电液比例控制泵尺寸31.比例排量控制比例排量控制 PV*R1K1T1NFPV变量伺服弹簧偏置弹簧42.比例排量控制比例排量控制,带压力补偿越权带压力补偿越权 PV*R1K1T1NUPR/UPK(老型号是老型号是UPD)53.比例排量控制。

带闭环压力控制比例排量控制，带闭环压力控制 PV*R1K1T1NUPM(老型号是老型号是UPG)64.预加载阀块，比例控制泵用预加载阀块，比例控制泵用 PVAPVV75.快速卸荷溢流阀块快速卸荷溢流阀块 PVAPSE86.预加载及快速卸荷溢流阀块预加载及快速卸荷溢流阀块 PVAPVE97.比例排量控制电气连接图比例排量控制电气连接图 PV*R1K1T1NFPV107.比例排量比例排量/比例压力控制电气连接图比例压力控制电气连接图 PV*R1K1T1NUPR/UPK/UPM118.电液比例控制泵尺寸电液比例控制泵尺寸 FPG&UPG 结构更紧凑尺寸小耐震性能好所有附件均可单独拆卸和维修，简化后勤工作128.电液比例控制泵尺寸电液比例控制泵尺寸 FPV/UPR/UPK/UPM

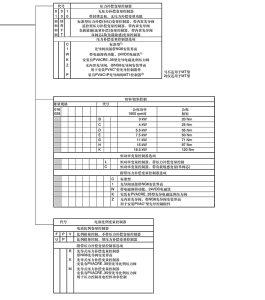

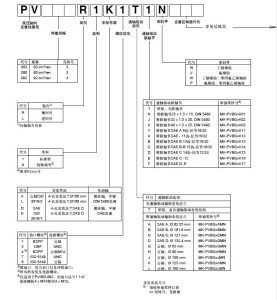

订货代号
